Brief architectural : intégrer une pièce sculptée dans un workflow BIM fluide
Vous devez modéliser une œuvre sculptée tout en respectant les exigences d'un chantier collaboratif ? Découvrez une méthode pas-à-pas pour passer d'un brief architectural clair à une intégration sans frictions dans votre workflow BIM, afin de livrer un projet techniquement fiable et esthétiquement remarquable.
Pourquoi associer art sculpté et workflow BIM ?
Un workflow BIM bien orchestré réduit les erreurs de coordination de 40 % et accélère la prise de décision. Y intégrer une pièce sculptée permet :
- d'anticiper les interférences physiques (structure, fluides, éclairage) ;
- de vérifier la conformité réglementaire avant fabrication ;
- d'offrir au maître d'ouvrage un aperçu réaliste et validé de la mise en scène artistique.
Étape 1 – Rédiger un brief architectural solide
Clarifier l'intention artistique
Précisez le message visuel, l'émotion recherchée et la relation avec l'espace. Une description narrative facilite la traduction volumétrique dans le BIM.
Spécifications techniques et contraintes BIM
- Emplacement exact (coordonnées XYZ, niveau, orientation).
- Dimensions maximum et tolérances de pose.
- Matériaux pressentis, masse et centre de gravité.
- Niveau de détail (LOD) attendu à chaque phase.
- Livrables numériques : format IFC, NWC ou RVT.
Besoin d'exemples de cahiers techniques ? Consultez nos conseils pour valoriser vos scans 3D dans un projet immobilier (article prochainement disponible).
Étape 2 – Numériser la pièce sculptée

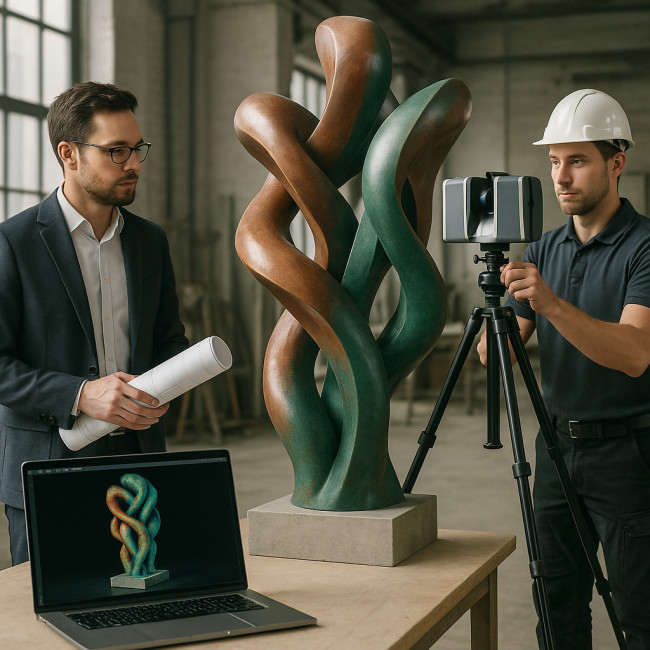

Avant même de brancher le moindre scanner, prenez un instant pour observer la sculpture sous tous les angles. Notez les zones d'ombre, les contre-dépouilles et les micro-détails susceptibles de piéger le faisceau ou d'être mal couverts par les prises photographiques. Cette inspection préliminaire détermine l'emplacement de chaque station de mesure, le réglage ISO, la distance focale ou encore la trajectoire de la rotule automatisée lorsque la pièce est placée sur un plateau tournant. Durant cette phase, cartographiez mentalement les matériaux — acier patiné, marbre veiné, résine translucide — car chacun réagit différemment à la lumière structurée ou au laser pulsé. Prévoyez enfin un fond neutre, un contrôle hygrométrique et un marquage au sol pour garantir la reproductibilité de la capture si un rescannage devient nécessaire, puis établissez un protocole de nommage des fichiers cohérent avec la charte BIM du projet.
Choisir la technologie de capture 3D
| Solution | Précision | Délai moyen | Coût indicatif | Compatibilité BIM |
|---|---|---|---|---|
| Scan laser statique | ± 1 mm | 2 h | €€€ | IFC, OBJ |
| Photogrammétrie | ± 3 mm | 4 h | € | OBJ, FBX |
| Scan lumière structurée | ± 0,5 mm | 1 h | €€ | OBJ, STL |
| Modélisation manuelle | Dépend opérateur | 8 h | €€ | RVT, DWG |
Lorsque la sculpture dépasse 2 m, anticipez le transport avec notre guide sécuriser assurance et logistique.
Limiter la taille du nuage de points
Réglez la résolution sur 1 pt/2 mm pour un bon compromis entre fidélité et poids de fichier. Plus léger, votre modèle s'affichera sans latence dans Revit ou Archicad.
Étape 3 – Importer la forme dans le workflow BIM
Formats de fichier compatibles avec un workflow BIM
Le trio gagnant : OBJ pour la géométrie, MTL pour les textures, puis conversion en famille Revit (.RFA) ou composant Archicad (.GSM). Des plugins comme Revit Add-in Mesh Import simplifient l'opération.
Définir le niveau de détail (LOD)
- LOD 200 : masses simples pour clash tests préliminaires.
- LOD 300 : géométrie précise, prêt pour coordination métiers.
- LOD 400 : pièces d'assemblage, boulonnerie, support.
Réduisez les subdivisions non essentielles : un mesh de 50 000 polygones suffit souvent pour un rendu réaliste.
Étape 4 – Coordonner avec les métiers
- Structure : vérifier les charges en appui ou en suspente.
- Fluides : écarter réseaux CVC pour éviter condensation.
- Éclairage : simuler lux, IRC et ombres portées.
- Maintenance : prévoir accès pour dépoussiérage ou retouches.
Un point hebdomadaire dans la maquette commune accélère la validation. Pour des flux 3D complexes, étudiez aussi la combinaison impression 3D et modelage manuel.
Bonnes pratiques pour un workflow BIM fluide
- Nommer la famille : « ART_SCULPT_NomProjet_LOD300 ».
- Renseigner paramètres partagés : matériau, masse, auteur.
- Verrouiller la position après validation pour éviter les déplacements accidentels.
- Mettre à jour la révision BIM dès qu'un polygone change.
- Conserver un gabarit couleur spécifique afin d'identifier rapidement les objets artistiques.
Étendre la réflexion artistique
Vous souhaitez aller plus loin et intégrer le paysage ? Explorez nos critères pour sélectionner un land-artiste. Et si vous cherchez d'autres talents, le répertoire de créateurs d'artisanat fournit des profils vérifiés pour enrichir votre concept.
FAQ
- Comment réduire le poids d'un fichier sculpture ?
- Utilisez la fonction Decimate dans Blender à 0,5 ; puis exportez en OBJ avant conversion IFC.
- Quel est le LOD minimal pour une maquette concours ?
- LOD 200 suffit pour la volumétrie et l'emprise au sol. Les détails artistes viendront en phase PRO.
- Peut-on suivre la fabrication avec le BIM ?
- Oui : associez des codes barre ou RFID à la famille Revit pour suivre l'avancement et la logistique.
- Comment gérer les droits d'auteur de la sculpture ?
- Prévoyez une clause de cession partielle mentionnant la reproduction numérique limitée au BIM.
Quizz express : maîtrisez-vous la chaîne BIM ?
Appel à l'action
Prêt à transformer votre prochaine œuvre en modèle BIM impeccable ? Contactez-nous pour un audit de brief architectural et obtenez une feuille de route personnalisée.
